耐震補強事例 - 壁量の充足を目的とした耐震補強事例
|
築30年の木造住宅なのだが、耐震診断の結果、老朽化もほとんど進んでいないことが分かった。建替えをする予定はないので、必要最低限の補強を実施することを希望した。また内壁側からの補強を実施するので、クロスの張り替えをした。 |
| A(基礎・地盤) | 1.00 |
|---|---|
| B×C (建物の形・壁の配置) |
1.00 |
| Re・ｘ=1.00 | |
| Re・y=1.00 | |
| D×E （筋交い・壁の割合) |
0.78 |
| D・Eｘ=0.78 | |
| D・Ey=1.01 | |
| F (老朽度) |
1.00 |

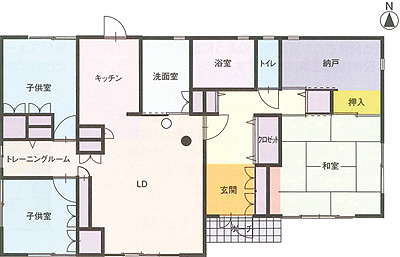

補強前の評点0.78
剛心（壁の強さの中心）
重心（重さの中心）
 |
築３０年の住宅にめずらしく、建物全体のバランスも良く特に老朽化も確認できない。 しかし、建物南側に開口が多いことから横方向（X方向）の壁が不足している事が、耐震診断の結果を低くしている要因となっている。 |
|---|
| A(基礎・地盤) | 1.00 |
|---|---|
| B×C (建物の形・壁の配置) |
1.00 |
| Re・ｘ=1.00 | |
| Re・y=1.00 | |
| D×E （筋交い・壁の割合) |
10.1 |
| D・Eｘ=1.35 | |
| D・Ey=1.01 | |
| F (老朽度) |
1.00 |
補強前の評点1.01
- 剛心（壁の強さの中心）
- 重心（重さの中心）

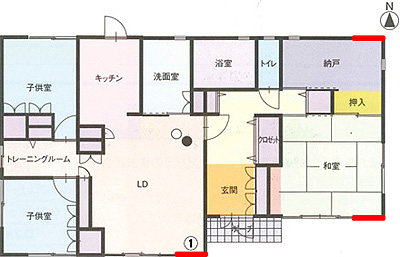

壁補強工事箇所･･･３箇所
 |
バランス（偏心率）を低下させないよう、南北の壁をそれぞれ補強した。合計３箇所の壁補強でバランスを保ちつつ、壁量を規定値にあげることができた。 |
|---|
■改修工事（工期３日）
-
- ①
- 壁が強くなることで発生する強い柱のホゾ抜けを防止するために、基礎・土台・柱をホールダウン金物によって緊結。
- ①
- ボードによる補強を行う。今回は床・天井を壊さずに施工が可能なタイプを使用。
- ①
- ボード貼り付け後。
-
- ①
- 壁を開口した様子。
- ①
- ボードを木ネジで留めます。
- ①
- クロス貼りを行い、施工完了。
- 概算工事代金
- ¥594,216（税込み）
